喷漆车间的喷漆工艺流程

喷漆车间的喷漆工艺流程：

相关行业文章：什么是喷漆，有哪些分类  烤漆与喷漆有什么区别

除油

1, 去除黑色金属工件在生产过程中表面的油污,用槽浸法.碱液清洗配方:氢氧化钠 4%, 磷酸钠 4%,磷酸三钠 4%,OP-10 乳化液 0.3%,温度 90~95℃,处理时间 5~8 分钟.处理 后检查方法:水洗后用刷帚刷,目测油污是否去净.

2, 去除有色金属工件表面的油污,用槽浸法.采用 KL-13 型除油除锈添加剂处理(该添 加剂为白色粉末) ,使用浓度:兑水比例 2%,温度大于 5℃(如加温处理速度加快) ,时间 5~10 分钟,槽液 PH 值:7.

3, 塑料制品的表面除油,用槽浸法.选用 KL-16 型脱腊除油粉,使用浓度:兑水比例 5%, 温度 40~65℃,时间 5~10 分钟.

清洗

除油后用水清洗。

除锈

采用酸性除锈,去除钢铁表面的锈垢,用槽浸法.酸洗除锈液配方:浓度 31%的工业盐酸, 缓蚀剂 3%,温度:常温.处理时间 3~8 分钟,处理后检查方法:水洗后目测是否有锈垢存在.

清洗

除锈后用水清洗。

表调

用于磷化前的表面处理,用槽浸法(表调剂为白色粉末) .配槽液时按每 1~3 公斤/吨的用 量慢慢添加,搅拌使其溶解.表调剂的工作条件为 PH 值 7.5~9.5,温度:常温,时间半分钟.

磷化

用锌系磷化液使钢铁表面磷化,用槽浸法.WF 磷化剂分为:A 剂——配槽剂,B 剂——补 加剂,C 剂——促进剂.

1, 槽液配制:槽内加水 3/4 体积,按每 25~30 公斤/吨的量加入 A 剂,然后再添加用热 水溶解的氢氧化钠(按每 0.7 公斤/吨的用量) ,最后加水至工作液面确认酸度.在即将开 始磷化时,按每 0.5~0.7 公斤/吨的量加入 C 剂,搅拌均匀待用.

2, 使用工艺参数:总酸度 18~35 点,游离酸度 0.5~1.5 点,促进剂 2~3 点,温度 35~45℃, 浸磷时间 5~10 分钟,检查方法:水洗,干燥后目测磷化膜应呈瓦灰色,结晶细致,无斑点, 以及未磷化到的部位无氧化物等固体沉积物残留于表面, 磷化后水洗应彻底, 清洗后应迅速 干燥.

3, 磷化液管理:磷化液连续使用后总酸度上升可用水稀释,总酸度下降时,按每 1.6 公斤 /吨补加 B 剂可上升 1 点.游离酸度上升时按每 0.4 公斤/吨加入氢氧化钠可降游离酸度 1 点,游离酸度下降可按每 6 公斤/吨加入 B 剂,游离酸度可上升 1 点.槽液温度过低或 C 剂添加过多或 B 剂补加不足,游离酸度可能降到 0.4 点以下,出现这种情况时要按每 0.9 公 斤/吨添加 B 剂,游离酸度上升 0.1 点,当 C 剂添加过多产生彩色膜时,可搅动或加热让 其加快自然挥发.

清洗

磷化后用水清洗。

干燥

磷化、清洗后使待喷漆工件干燥。

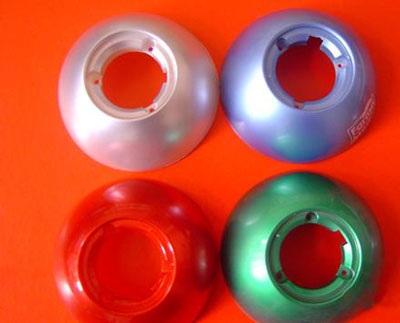

喷涂

喷涂前必须做好以下几项工作: ① 选择涂料的品种 ② 检查涂料的性能 ③ 充分搅匀涂料 ④ 调整涂料粘度 ⑤ 涂料净化过滤 ⑥ 涂料颜色调整

油漆十大品牌的喷涂时应根据被喷工件选择合适的涂料以及适当的粘度,要根据涂料的种类,空气压力，喷嘴的大小以及被喷面的需要量来定。 ① 喷嘴口径为 0.5mm~1.8mm ② 供给喷枪的空气压力一般为 0.3~0.6Mpa ③ 喷嘴与被喷面的距离一般以 20~30cm 为宜 ④ 喷出漆流的方向应尽量垂直于物体表面 ⑤ 操作时每一喷涂条带的边缘应当重叠在前一已喷好的条带边缘上(以重 叠 1/3 为宜) ,喷枪的运动速度应保持均匀一致，不可时快时慢。

干燥

1, 一般 ABS,PC 等塑料自干漆烘烤温度为 55~65℃,时间为 30~35 分钟.

2, 烘干聚合型涂料,如氨基漆,丙稀酸漆,环氧树脂漆等，一般烘烤温度为 130~140℃， (丙烯酸漆需静止放上 10 分钟再进行烘烤)时间 30~35 分钟。

喷涂膜质量检查

1, 检查漆膜的干燥程度，目测或用刀片刮划检查漆膜的厚度.用三菱铅笔划试硬度，应在 3H 左右。

2, 检查漆膜的附着力，采用 11 号手术刀片进行划格试验。试验时，将刀片平面垂直于试 验表面,用力均匀，进度平稳，纵横垂直切割 4 条划痕至底材表面，形成 9 个小方格，每个 小方格的面积为 1mm2，用刷帚沿方格阵两对角线方向轻轻地往返 5 次,观察漆膜的脱落情 况。非破坏性的附着力测定方法:可用压敏胶的胶带，将它胶粘在漆膜表面，然后用手拉开 以检查其附着力。

3, 检查涂层的颜色，光泽和表面状态。颜色和光泽目测应符合标准要求,用测光仪测定光 泽.检查漆面应无沾附砂料或灰尘，光色是否均匀，无皱纹，气泡，裂痕，胶皮，流挂，斑 点，针孔，渗色或缩孔现象。

装箱

用合适的塑料袋将已检合格的工件装袋,选择专用的周转纸箱或木箱装箱。
